概述

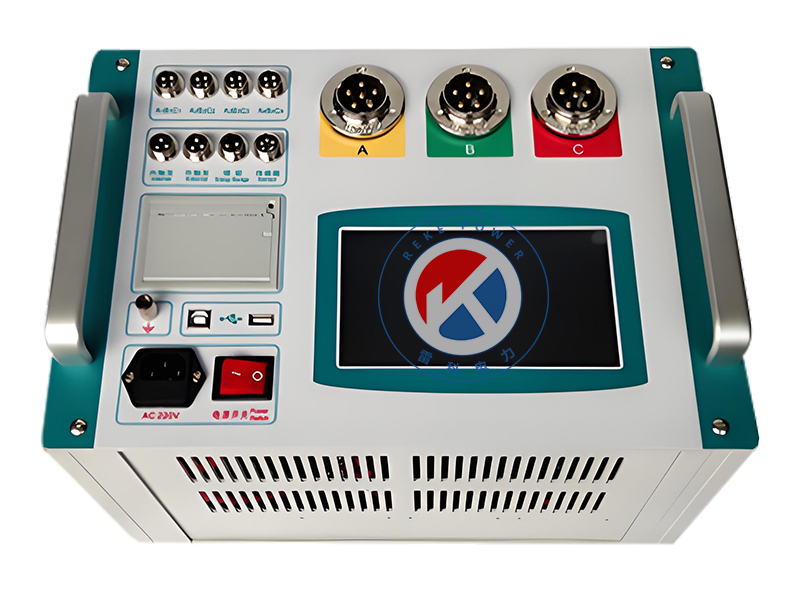

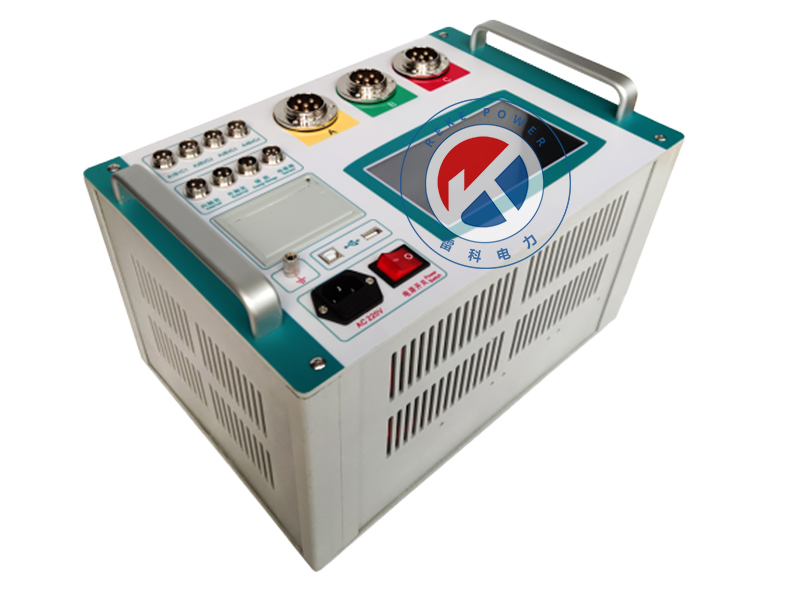

　　綜合測試系統將機械特性測試功能、主回路接觸電阻功能集成在一臺設備里，根據不同的配置型號可對雙端接地開關、石墨觸頭開關、金屬觸頭開關斷口、帶合閘電阻開關的機械動作特性做全功能測試，同時還可對高壓斷路器三相主觸頭接觸電阻同時進行測試，使用方便性價比高是目前市場上較好的高壓開關綜合測試設備。

性能特點

　　時間：12個斷口的固有分、合閘時間，同相同期、相間同期。

　　重合閘：每斷口的合-分，分-合，分-合-分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。

　　彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形，

　　每斷口的分閘反彈幅值。

　　速度：剛分、剛合速度，較大速度，時間-行程特性曲線。

　　行程：總行程，開距，超行程，過沖行程，反彈幅值。

　　電流：分、合閘線圈的分、合閘電流值、電流波形圖。

　　動作電壓：機內提供DC0～270V/20A數字可調斷路器動作電源，自動完成斷

　　路器的低電壓動作試驗，測量斷路器的動作電壓值。

　　回路電阻：3*100A 回路電阻的測量。

特點

　　適用于國內外生產的各種型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

　　抗干擾能力強，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。

　　加速度傳感器(選配)，直線傳感器，旋轉傳感器，安裝極為方便、簡捷。

　　開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

　　主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。

　　選用優良的平板電腦顯示數據和操控功能。方便簡潔。

　　中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

　　儀器配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

　　剛分、剛合速度選擇及自定義功能，根據需要設定，任意分析，適用于國內外開關廠生產的各型號開關的測速。
