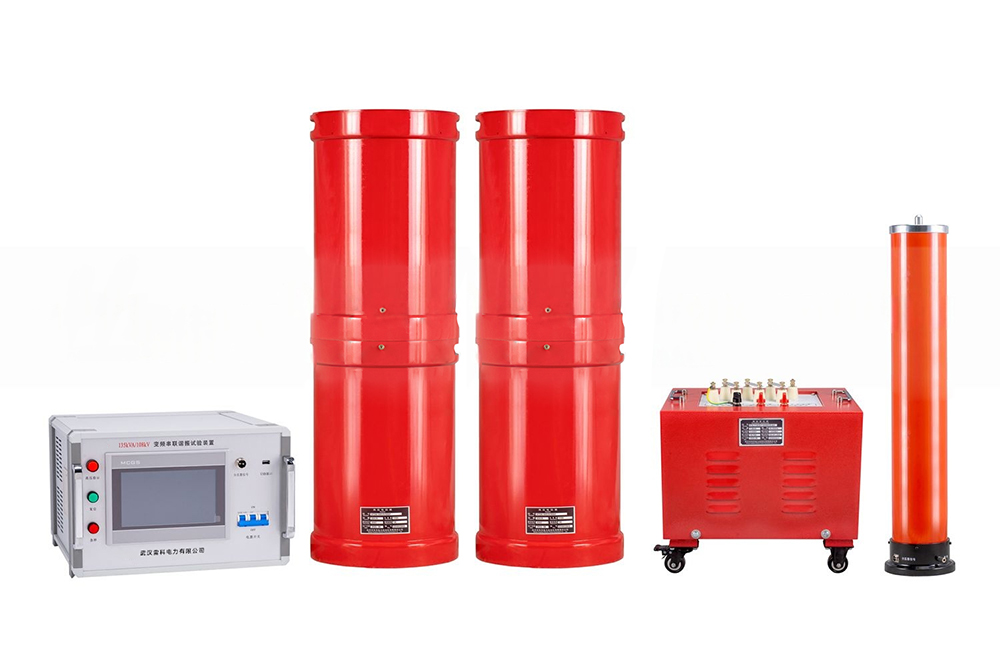

武漢雷科電力540KVA/270KV 變頻串聯諧振成套試驗裝置是一種專業用于高電壓設備絕緣性能測試的設備，廣泛應用于電力系統、電氣設備制造、科研檢測等領域。該裝置具備輸出電壓高、波形純凈、調節精度高、保護功能完善等特點，適用于110kV電纜、GIS等高壓設備的交流耐壓試驗。
  主要技術參數
  額定容量：540KVA
  輸出電壓：270KV（最高）
  輸出電流：2A
  頻率范圍：30～300Hz
  輸出電壓波形：正弦波，畸變率 ≤0.5%
  系統精度：1.0級
  品質因數：≥30
  連續工作時間：額定電流下60分鐘
  防護等級：具備過壓、過流、過熱、閃絡等多重保護
  環境適應性：-25℃～+55℃，海拔≤2000m


  核心組成設備
  1. 變頻控制電源（25KW）
  一體化設計，具備調頻、調壓、控制、保護功能
  輸出電壓0～500V可調，頻率分辨率0.001Hz
  具備手動/自動調諧/自動試驗三種模式
  大屏幕顯示，支持參數設置與數據打印

  2. 勵磁變壓器（25KVA）
  干式結構，H級絕緣，帶靜電屏蔽
  輸出電壓3KV/6KV，適用于不同試驗需求
  電壓比誤差＜1%，安全可靠

  3. 高壓電抗器（DK-90/45，6臺）
  每臺額定電壓45KV，電流2A，容量90KVA
  品質因數Q≥30，溫升控制優良
  干式設計，重量輕，便于現場布置

  4. 電容分壓器（TRF-270/0.001）
  分壓比1000:1，精度1.0級
  頻率范圍內分壓比穩定，測量準確
  結構緊湊，重量?jī)H30Kg

  適用試驗對象
  110kV電纜：長度≤0.8km，電容量≤0.16uF，試驗電壓128kV
  110kV GIS設備：試驗電壓≤265kV
  適用于變壓器、斷路器、套管等高壓設備的交流耐壓試驗


  技術優勢
  高精度控制：頻率分辨率0.01Hz，電壓不穩定度≤0.05%
  安全可靠：具備多重保護功能，閃絡保護迅速響應
  操作便捷：支持自動調諧與試驗，大屏顯示，一鍵打印
  兼容性強：遵循GB、IEC等多項國家與國際標準
  環境適應強：寬溫區、高濕度、高海拔環境下穩定運行
