無局放耐壓試驗裝置的配置方案可以根據您的具體測試需求（如試品種類、電壓等級、容量和靈敏度要求）有很大差異。下面我為你梳理幾個不同典型場景下的配置方案，并提供一些選型建議。

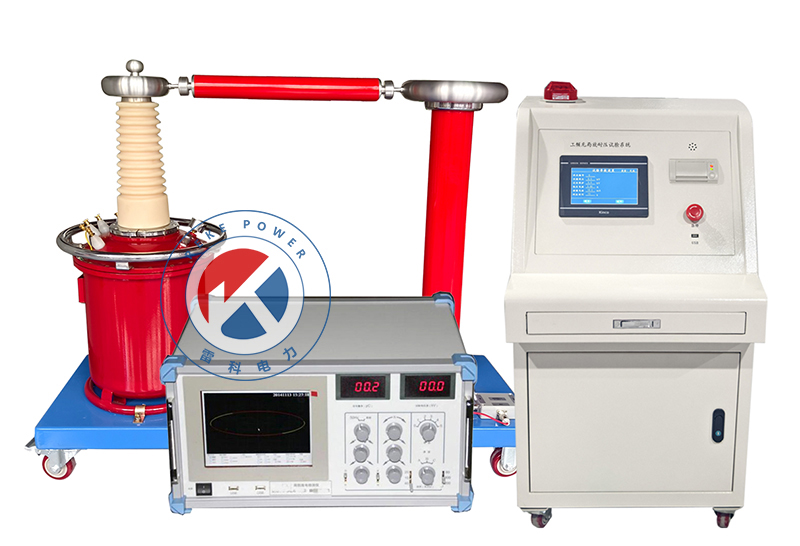

一套完整的無局放耐壓試驗裝置，其核心組件主要包括：

高壓發生系統：核心是無局放試驗變壓器，其自身局放量需極?。ㄍǔ?lt;5pC或更低）。配套的調壓器（如電動調壓器、電子調壓電源）用于平滑調節輸出電壓，高壓濾波器則用于濾除電源及變壓器自身產生的高頻干擾，確保輸出“潔凈”的高壓。

耦合檢測系統：主要包括無局放耦合電容器（為局部放電脈沖提供低阻抗通道）和檢測阻抗（將脈沖電流信號轉換為電壓信號供測量）。

測量與分析系統：核心是局部放電檢測儀，用于采集、處理、顯示放電信號（如放電量、相位、次數），并具備識別和抑制干擾的功能?，F(xiàn)代數字式局放儀通常具備PRPD譜圖、PRPS譜圖等功能，高級的還有多通道測量能力以進行放電定位。

輔助系統：屏蔽試驗大廳或屏蔽罩（至關重要，用于隔絕外部電磁干擾）、控制臺（集成調壓、測量控制、保護等功能）、保護系統（過流、過壓、閃絡保護等，保障安全）。

以下是幾種不同應用場景下的配置方案概覽：
通用型、中小容量試品
推薦額定容量/電壓：5kVA~20kVA / 50kV~120kV
適用對象：開關柜、互感器、絕緣器具、小型變壓器、電纜附件等35kV及以下電壓等級設備

中等容量、較高電壓試品
推薦額定容量/電壓：20kVA / 100kV
適用對象：35kV高壓開關、避雷器等

大容量電纜及開關設備
推薦額定容量/電壓：150kVA / 25kV, 50kV
適用對象：10kV電纜（如3km）、10kV以下變壓器、開關等大電容試品
超高電壓與系統容量
推薦額定容量/電壓：300kVA / 350kV
適用對象：220kV及以下電壓等級、容量的大型電力變壓器、GIS等

通用型、中小容量試品 (35kV及以下)典型配置
試品對象：10kV開關柜、10kV互感器、小型絕緣構件、小型電力變壓器、電纜附件等。
配置要點：此方案多為工頻無局放試驗裝置，基本配置齊全，結構相對緊湊。

示例配置：
無局放試驗變壓器：10kVA/120kV (油浸式或充氣式)，額定電壓下局放量≤5pC。
無局放耦合電容器：120kV/1000pF，額定電壓下局放量＜3pC。
保護電阻：120kV。
控制臺：10kVA，帶電動調壓器。
局部放電檢測儀：數字式，檢測靈敏度0.1pC（或更高），具備PRPD等分析功能。
電源濾波器：抑制電源側干擾。
校正脈沖發生器：用于校準局放儀。

中等容量、較高電壓試品 (如35kV級)典型配置
試品對象：35kV變壓器套管、35kV高壓開關、避雷器等。
配置要點：采用充氣式（SF6）無局放試驗變壓器，局放水平控制較好，體積重量相對油浸式更小。隔離濾波器對于凈化電源干擾尤為重要。

示例配置：
充氣式無局放試驗變壓器：20kVA/100kV (SF6氣體絕緣)，額定電壓下系統局放量＜10pC。
隔離濾波裝置：20kVA，有效摒除電源雜波和干擾。
無局放耦合電容器：100kV/500pF（兼做電容分壓器），額定電壓下局放量＜3pC。
無局放保護電阻：100kV/8kΩ。
控制臺：20kVA/100kV，智能控制，含過流、過壓等保護功能。
局部放電檢測儀：多頻帶，靈敏度可達0.02pC（配合不同輸入單元），帶時間窗等功能。
