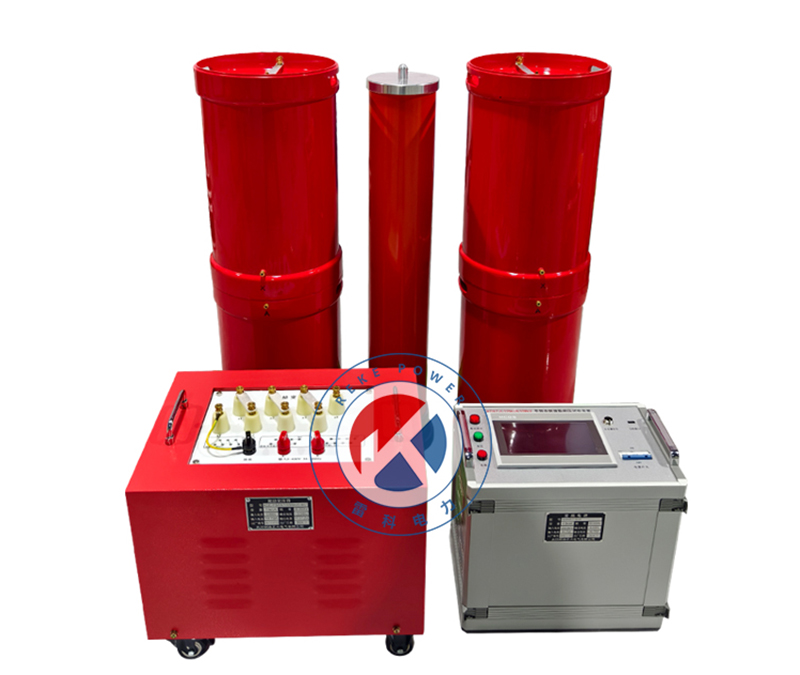

正是利用“電壓放大”效應，串聯諧振裝置可以用較低的輸入電壓（如幾千伏），在試品上產生數百千伏的高壓，從而實現了設備的輕量化和小型化。


  選型四大核心要素

  選型的本質是確保裝置的能力完全覆蓋測試要求，并兼顧經濟性與便利性。以下四個要素是選型的基礎。

  1. 確定測試對象的核心參數

  這是選型的第一步，也是最重要的一步。您需要明確：

• 試品類型： 電纜、GIS、發電機、變壓器、開關等？不同試品的電容范圍不同。

• 電容量（C）： 這是計算所需設備能力的直接參數。

  • 電纜： 通常為 0.1 ~ 0.5 μF/km，長度越長，電容越大。

  • GIS： 根據間隔數和結構，約為 0.1 ~ 1 nF/相。

  • 發電機： 通常在 0.1 ~ 0.5 μF 之間。

  • 可通過設備銘牌、廠家資料或?qū)Ｓ秒娙荼頊y量獲得。

• 最高試驗電壓（Umax）： 依據國家、行業標準（如GB 50150, DL/T 596）確定。例如，110kV交聯聚乙烯電纜的交流耐壓值通常為128kV（2U0）。

• 試驗頻率： 諧振頻率應在裝置的工作頻率范圍內（通常為20-300Hz）。對于電纜和GIS，推薦使用20-300Hz的變頻交流；對于發電機，則要求頻率盡可能接近工頻（45-65Hz）。


  2. 計算裝置的關鍵能力

  根據第一步的參數，進行計算：

• a) 所需試驗電流（I）：
  I = 2πf * C * U
  這里的 U 是試驗電壓，C 是試品電容，f 是試驗頻率。計算出的 I 必須小于裝置額定電流。

• b) 所需容量（P）：
  P = 2πf * C * U²
  或者更直觀地：P = U * I。
  計算出的 P 決定了整套裝置的功率等級，必須小于裝置的額定容量。

  舉例： 測試一條110kV，長度為1km，電容量為0.2μF/km的電纜，試驗電壓128kV，頻率取35Hz。

• 總電容 C = 0.2 μF

• 試驗電流 I = 2 * 3.14 * 35 * 0.2e-6 * 128e3 ≈ 5.6 A

• 所需容量 P = 128e3 * 5.6 ≈ 720 kVA
  因此，選用的裝置其額定電流應 > 5.6A，容量應 > 720kVA。


  3. 配置電抗器與靈活性考量

  電抗器是裝置的核心部件，其配置方式?jīng)Q定了裝置的通用性。

• 單節電抗器容量： 根據計算出的總?cè)萘亢碗妷海_定需要多少節電抗器，以及每節的參數（電壓、電流、電感量）。

• 串并聯組合： 優質的電抗器設計應支持靈活的串并聯。

  • 并聯： 增加輸出電流，適用于大電容試品（如長電纜）。

  • 串聯： 提高輸出電壓，適用于高電壓、小電容試品（如GIS）。

• 建議： 選擇可以多節靈活組合的電抗器系統，這樣一套裝置就能覆蓋公司內多種不同電壓等級、不同電容范圍的試品，實現“一機多用”，提高投資回報率。
